防爆墻怎么選才靠譜？

一、先明確“場(chǎng)景需求”：防爆墻選型的前提是“對(duì)號(hào)入座”

選對(duì)防爆墻的第一步，是搞清楚使用場(chǎng)景的“防爆核心訴求”——不同場(chǎng)景下的爆炸類(lèi)型、沖擊力、環(huán)境條件差異極大，直接決定了防爆墻的材質(zhì)與結(jié)構(gòu)選擇。

從“爆炸沖擊力等級(jí)”來(lái)看，化工車(chē)間、危化品倉(cāng)庫(kù)等場(chǎng)景，因可能發(fā)生“可燃?xì)怏w/粉塵爆炸”，爆炸壓力通常達(dá)0.1-0.3MPa（約等于1-3個(gè)大氣壓），需選擇“高強(qiáng)度抗爆結(jié)構(gòu)”，例如采用厚度≥6mm的Q235防爆鋼板拼接，或防爆混凝土墻體（標(biāo)號(hào)≥C40，內(nèi)置鋼筋網(wǎng)片），這類(lèi)結(jié)構(gòu)能直接抵御劇烈沖擊，避免墻體碎裂；而軍工試驗(yàn)場(chǎng)、煙花爆竹倉(cāng)庫(kù)等“高沖擊場(chǎng)景”，爆炸壓力可能超0.5MPa，需升級(jí)為“雙層防爆結(jié)構(gòu)”，即外層用防爆鋼板緩沖，內(nèi)層用輕質(zhì)防爆板吸能，通過(guò)“緩沖+吸能”雙重防護(hù)降低沖擊傷害。

從“環(huán)境特性”來(lái)看，潮濕環(huán)境（如地下倉(cāng)庫(kù)、水產(chǎn)加工區(qū)）需優(yōu)先選“耐腐蝕防爆墻”，例如采用304不銹鋼防爆板，或在防爆鋼板表面做氟碳涂層處理（涂層厚度≥60μm），防止長(zhǎng)期受潮生銹導(dǎo)致結(jié)構(gòu)強(qiáng)度下降；高溫環(huán)境（如冶金車(chē)間、烘干房）則需選“耐高溫材質(zhì)”，避免普通防爆板的芯材（如巖棉）在高溫下軟化，可選用陶瓷纖維芯材的防爆板，耐受溫度可達(dá)800℃以上；而人員密集的防爆區(qū)域（如化工企業(yè)的控制室周邊），需兼顧“抗爆性”與“安全性”，避免爆炸時(shí)墻體碎片飛濺傷人，應(yīng)選擇“輕質(zhì)防爆板”（單塊重量≤25kg/㎡），這類(lèi)板材沖擊時(shí)會(huì)整體變形而非碎裂，能減少二次傷害。

此外，“空間限制”也會(huì)影響選型：狹小空間（如設(shè)備間、管道夾層）無(wú)法容納厚重的防爆混凝土墻，需選“薄型防爆結(jié)構(gòu)”，例如厚度僅50-80mm的雙層防爆板，既節(jié)省空間又能滿(mǎn)足抗爆要求；而大跨度區(qū)域（如大型倉(cāng)儲(chǔ)的分隔墻），則需考慮防爆墻的“抗風(fēng)荷載與自重”，避免因跨度大導(dǎo)致墻體彎曲，可選用帶輕鋼龍骨的防爆板組合結(jié)構(gòu)，增強(qiáng)整體穩(wěn)定性。

二、避開(kāi)3大選型誤區(qū)：別讓“錯(cuò)選”導(dǎo)致防爆失效

很多企業(yè)在防爆墻選型時(shí)，易陷入“唯價(jià)格論”“唯強(qiáng)度論”等誤區(qū)，從而導(dǎo)致防爆墻無(wú)法發(fā)揮作用，甚至埋下安全隱患。

誤區(qū)一是“只看價(jià)格，忽視材質(zhì)合規(guī)性”。部分企業(yè)為節(jié)省成本，選擇無(wú)資質(zhì)的“低價(jià)防爆板”，這類(lèi)產(chǎn)品往往存在“偷工減料”問(wèn)題——例如防爆鋼板用普通Q235鋼板冒充高強(qiáng)度防爆鋼，抗拉強(qiáng)度僅400MPa，遠(yuǎn)低于標(biāo)準(zhǔn)要求的600MPa；輕質(zhì)防爆板的芯材用劣質(zhì)巖棉（含雜質(zhì)多、纖維稀疏），粘結(jié)強(qiáng)度不足0.1MPa，沖擊時(shí)易分層。看似節(jié)省了成本，實(shí)則在爆炸時(shí)會(huì)瞬間失效，造成更大損失。正確的做法是：優(yōu)先選擇有“防爆產(chǎn)品檢驗(yàn)報(bào)告”的廠(chǎng)家，報(bào)告需明確標(biāo)注材料的物理性能（如抗拉強(qiáng)度、耐溫性、粘結(jié)強(qiáng)度），并核對(duì)報(bào)告編號(hào)在國(guó)家質(zhì)檢平臺(tái)的可查性，確保材質(zhì)合規(guī)。

誤區(qū)二是“盲目追求高強(qiáng)度，忽略施工與使用適配性”。有些企業(yè)認(rèn)為“防爆墻越厚、鋼材越硬越好”，例如在普通化工車(chē)間選用10mm厚的防爆鋼板，遠(yuǎn)超設(shè)計(jì)所需的6mm厚度。但過(guò)厚的鋼板會(huì)導(dǎo)致兩個(gè)問(wèn)題：一是施工難度增加，切割、搬運(yùn)、安裝需更大功率的設(shè)備，工期延長(zhǎng)30%以上；二是墻體自重過(guò)大，對(duì)基礎(chǔ)承重要求提高，若原有建筑基礎(chǔ)未做加固，可能導(dǎo)致墻體下沉開(kāi)裂，反而影響防爆性能。正確的選型邏輯是：根據(jù)爆炸沖擊波計(jì)算結(jié)果（由專(zhuān)業(yè)設(shè)計(jì)院出具）選擇適配的材質(zhì)與厚度，而非一味增厚，例如0.1MPa的爆炸壓力，6mm厚的防爆鋼板已足夠，無(wú)需過(guò)度升級(jí)。

誤區(qū)三是“忽視后期維護(hù)與改造需求”。部分企業(yè)在選型時(shí)只關(guān)注“初期防爆效果”，未考慮后期的設(shè)備更新、管道改造需求，例如選用整體澆筑的防爆混凝土墻，后期若需新增管道穿墻，需對(duì)墻體進(jìn)行切割，不僅破壞防爆結(jié)構(gòu)，還需重新做防爆密封處理，成本高且風(fēng)險(xiǎn)大。更合理的選擇是：優(yōu)先選“模塊化防爆墻”（如輕質(zhì)防爆板組合結(jié)構(gòu)），這類(lèi)墻體可拆改、拼接靈活，后期新增管道時(shí)，只需拆除對(duì)應(yīng)模塊，安裝后重新用防爆膠泥密封即可，無(wú)需破壞整體結(jié)構(gòu)，大幅降低維護(hù)成本。

三、選型后需確認(rèn)的2個(gè)關(guān)鍵：確保“落地效果”與設(shè)計(jì)一致

防爆墻選型并非“選完材質(zhì)就結(jié)束”，還需確認(rèn)施工標(biāo)準(zhǔn)與驗(yàn)收要求，避免“選型對(duì)但施工錯(cuò)”的問(wèn)題。

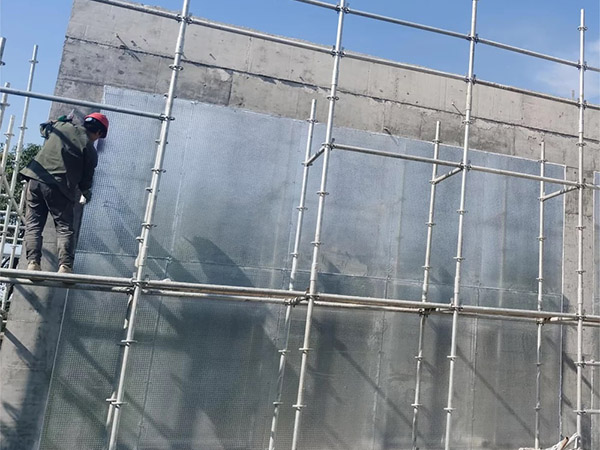

一是確認(rèn)“施工工藝標(biāo)準(zhǔn)”。不同材質(zhì)的防爆墻有專(zhuān)屬施工規(guī)范，例如防爆鋼板拼接需采用“滿(mǎn)焊+螺栓加固”雙重連接，焊縫高度≥鋼板厚度的70%，且需做滲透檢測(cè)（PT）確保無(wú)焊接缺陷；輕質(zhì)防爆板安裝時(shí)，板縫需用專(zhuān)用防爆密封膠填充，膠泥寬度≥50mm，厚度≥30mm。選型時(shí)需向廠(chǎng)家索要“施工工藝說(shuō)明書(shū)”，明確各環(huán)節(jié)的操作標(biāo)準(zhǔn)，并要求施工團(tuán)隊(duì)具備“防爆工程施工資質(zhì)”，避免無(wú)證施工導(dǎo)致的工藝不達(dá)標(biāo)。

二是明確“驗(yàn)收檢測(cè)要求”。防爆墻安裝完成后，需通過(guò)專(zhuān)業(yè)檢測(cè)驗(yàn)證防爆性能，例如對(duì)墻體進(jìn)行“氣密性檢測(cè)”（檢測(cè)壓力≥設(shè)計(jì)爆炸壓力的1.2倍，保持30分鐘無(wú)泄漏），確保拼接縫、穿墻洞等部位的密封效果；對(duì)連接節(jié)點(diǎn)進(jìn)行“荷載測(cè)試”，模擬爆炸沖擊力下的受力情況，檢查螺栓是否松動(dòng)、焊縫是否開(kāi)裂。驗(yàn)收時(shí)需留存檢測(cè)報(bào)告，作為后期維護(hù)的依據(jù)，同時(shí)要求廠(chǎng)家提供“質(zhì)保期承諾”（通常防爆墻質(zhì)保期≥5年），明確質(zhì)保期內(nèi)的維修、更換責(zé)任，確保長(zhǎng)期使用中的防爆可靠性。
